DETECTOR D'HUMITAT

DETECTOR D'HUMITAT:

SEMICONDUCTORS DÍODES

Els materials semiconductors són aquells que poden arribar a conduir electricitat si reben energia externa. A fi de millorar les propietats dels semiconductors, se'ls sotmet a un procès d'impurificació o dopatge que consisteix a introduir atoms d'altres substàncies.

TIPUS        TIPUS
     P                N

SI UNIM UN SEMICONDUCTOR DE TIPUS P AMB UN DE TIPUS N, QUÈ PASSARÀ?
Obtenim un díode:


la lámpara se enciende porque la bateria y el diodo están bien polarizados y el diodo deja pasar la electricidad.











la lámpara no se enciende porque la bateria está mal colocada y el díodo no deja pasar la electricidad para que la bombilla no explote.

resistencias variables con la temperatura

RESISTENCIAS VARIABLES CON LA TEMPERATURA:
El programa solo dispone de termistores del tipo NTC es decir su resistencia disminuye con la temperatura, se encuentra en el bloque de componentes de entrada, la temperatura puede ajustarse entre -20ºC y +40ºC.






1. ¿Que sucede si disminuye la temperatura en el termistor?
EL LED SE ENCIENDE.
2. ¿Cuál es en este caso el valor de la intensidad del corriente del circuito? -10,1 mA.
3. ¿Que sucede si aumenta la temperatura del termistor? la intensidad aumenta y el LED se apaga.
4. ¿Que conclusión sacas sobre el funcionamiento de una resistencia variable con la temperatura, termistor -t o NTC? producir conexión o desconexión del LED o cualquier otro electrodomestico.

ALARMA DE NIVEL

• EL CIRCUITO SIRVE POR EJEMPLO SI UN CIEGO ESTA DURMIENDO Y ENTONCES EL EMBOTELLAMIENTO SE PASA DEL NIVEL DE AGUA EL ZUMBADOR SUENA Y EL CIEGO DE PERCATA.

CUANDO SE LLENA EL EMBOTELLAMIENTO EL ZUMBADOR SE ACTIVA:

APLICACIONES:

• POR EJEMPLO EN LOS PARQUES UN CONTROL DE HUMEDAD CUANDO SE DETECTA LA HUMEDAD QUE HABITA EN EL PARQUE SE ACTIVAN LAS MANGUERAS DE AGUA QUE HAY INCRUSTADAS EN EL SUELO Y RIEGAN TODO.

TRANSISTORS

TRANSISTORES:

El transistor és, de ben segur el component electronic més important i el que mes s'utilitza. Està format per tres capes de matrial semiconductor a les quals col.loquem tres terminals i que, desprès encapsulem perquè es puguin muntar en un circuit. Segons les capes de semiconductors que fem servir, podem obtenir dos tipus diferents transistors.

Història dels transistors: L'any 1949, uns treballadors que volien mollorar la qualitat i la fiabilitat de transmissio de la veu a les trucades de llarga distáncia, van inventar el transistor.

VIDEO DELS TRANSISTORS EXPLICACIÓ:

ACTIVITATS

24) Di si las lámparas se encienden o no, y porque.

A
















-La lámpara no se enciende porque los diodos están mal polarizados.










B







-La lámpara si que se enciende porque los diodos están bien polarizados y colocados.








C










-La lámpara se enciende porque están bien polarizados el + y el -.






D







-La lámpara se enciende porque los diodos están correctamente polarizados y colocados.

E







-La lámpara se enciende porque de nuevo los diodos están bien polarizados.

F











-La lámpara se enciende correctamente porque los diodos están bien  polarizados.

G









-Solo se enciende uno porque el otro está mal polarizado.

G









-Solo se enciende uno porque el otro esta mal polarizado.

H









-Si se enciende porque están bien polarizados.

condensadors

La capacitat (C) es la relacio entre la carrega electrica que emmagatzema un condensador i el voltatge al qual se sotmet L'SI la mesura en farads F.

C=q/V

C: capacitat en farads; q: càrregues en columbus; V: voltatge en volts

TIPUS DE CONDENSADORS:

-ELECTROLÍTIC:









-CERÀMIC:









-TÀNTAL:




-POLIÈSTER:











-POLICARBONAT:








El temps de càrrega i descàrrega del condensador ve donat per

T=5*R*C

R=OHMS; C=FARADS; t;segons (s)

ACTIVITATS

2. Calcula la resistència a col.locar perquè el corrent que circula pels diódes sigui 30mA. Considerar la tensió entre extrems de cada díode LED de 2V.


R=V/I
R=3/30
R=0'1 OHMS
R=100 OHMS

DÍODE LED

• El diode LED adopta el seu nom de l'expressió en angles light Emitting Diode, que significa diode emissio de llum.

• El seu comportament es identic que als dels diodes es a dir es torna conductor quan esta polaritzat directament pero te la particularitat que s'il.lumina quan condueix el corrent.

• El voltatge necessari perque es torni conductor es mes alt que en un diode normal, d'uns 2V aproximadamen i la intensitat de corrent que hi circula habitualment és d'uns 20mA.

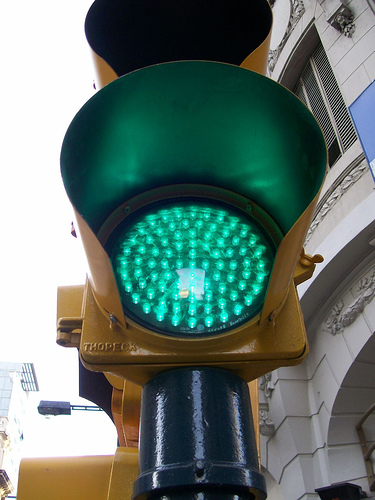

APLICACIONES LED:

activitats

RESISTENCIAS VARIABLES CON LA LUZ

-LDR con lámpara: se puede ajustar la luz incidente moviendo una linterna. Su resistencia varía desde 400 ohms hasta 8000ohms que seria muy poco iluminado, en la oscuridad mide un mega ohms.

-LDR sin lámpara: se ilumina colocandole una lámpara justo a la izquierda , por lo demás igual que lo anterior.

RESISTENCIAS VARIABLES

1.Que sucede si la resistencia aumenta? que la intensidad disminuye y también, ilumina menos la bombilla.

2. Cuál es en este caso el valor de la intensidad de corriente en el circuito? I=V/R  I=9/500  I=0'018  I=18mA.

3.Qué sucede si la resistencia disminuye? que circula a más intensidad.

4.Cual es en este caso el valor de la intensidad de corriente en el circuito? I=V/R  I=9/6  I=1,5  I=1500mA.

Que conclusion sacas sobre el funcionamiento de una resistencia variable o potenciómetro? que nos permite regular la intensidad de la corriente.

RESISTENCIAS VARIABLES Y POTENCIÓMETROS: las resistencias variables y los potenciómetros estan en el bloque de componentes de entrada, se usan para ajustar de forma manual la resistencia de una rama de un circuito.

Resistencia variable

Potenciómetro

código colores de resisténcias

1.
-marrón 1
-negro 0
-naranja 3     10*1000= 10.000= 10k OHMS
-dorado

2.
-marrón 1
-negro 0         10*100=1000= 1k OHMS
-rojo 2
-dorado

3-
-marrón 1
-verde 5         15*10=150 OHMS
-marrón 1
-dorado

4-
-marrón 1
-verde 5         15*100=1500=1,5k OHMS
-rojo 2
-plateado

5-
-verde 5
-azul 6           56*10=560 OHMS
-´marrón 1
-dorado

6-
-rojo 2
-rojo 2          22*100.000=22.000.000=22mOHMS
-verde 5
-dorado

7-

-amarillo 4

-marrón 1       41*100=4.100=4,1k OHMS

-rojo 2

- dorado

8-
-marrón 1
-rojo 2             12*100=1200=1,2k OHMS
-rojo 2
-dorado

9-

-rojo 2

-violeta 7       27*100=2700=2,7k OHMS

-rojo 2

-dorado



ELECTRÓNICA ANALÓGICA

PRIMER CIRCUITO:

a) ¿que ocurre en la situación inicial (pulsador sin pulsar)? El motor funciona se mueve.

b) ¿que ocurre al pulsar el pulsador? que el relé cambiara a la otra posicion, el motor para i se enciende la bombilla.

c) Ocurre al liberar el pulsador? se pondrá en la posicion inicial motor en marcha bombilla se apaga.

d) Cual es la funcion del relé en este circuito? Activar y desactivar el motor o la lámpara.

SEGUNDO CIRCUITO:

a) ¿Que ocurre en el circuito con el interruptor sin activar y el pulsador sin pulsar?

b) Con el pulsador sin pulsar, ¿ que ocurre al activar el interruptor? se mueve el motor en sentido horario.

c) Con el interruptor activado, ¿que ocurre al pulsar el pulsador? el relé se mueve al otro lado y el motor antihorario.

d) Con el interruptor activado, ¿que ocurre al liberar el pulsador? Vuelve a la posición inicial.

e) ¿Cual crees que es la finalidad de este circuito? que el motor gira a un lado o a otro.
